             SD34F-CL系列在线余氯检测仪可以对游泳池余氯监测、污水处理余氯检测、循环水中的余氯与游离氯、自来水中的余氯检测和生活饮用水余氯在线实时检测;下面介绍一下SD34F-CL在线余氯检测仪安装方法,余氯仪器的使用方法,余氯仪使用和维护,余氯仪接线图:


一 在线余氯检测仪安装方法

         在线余氯检测仪安装分为余氯在线监测仪仪表的安装和余氯分析检测仪电极安装,

             余氯在线监测仪仪表的安装:1. 在任何一块厚度为1/16英寸(1.5mm)至3/8英寸(9.5mm)的面板上,开出一个矩形切口。开孔尺寸为92×92。2. 将仪器后部从开口正面插入,用此仪表支架将仪表固定在仪表柜上抵紧即可。

在线余氯余氯仪器的使用方法和维护余氯仪安装接线图

         余氯电极PH电极的安装及使用说明    余氯电极、PH电极如上图安装在流通池上,待测的水从流通池的进水口接入,出水口接出。水的流速要恒定,这样才能保证测量的准确。

在线余氯检测仪流通池安装方法

二 余氯仪器的使用方法和维护

余氯仪器的使用方法和维护

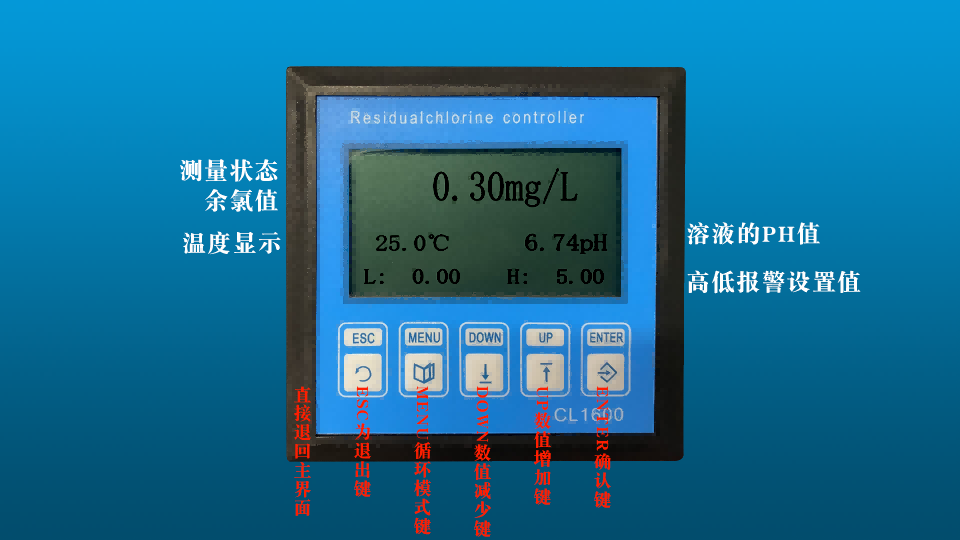

         前面板说明  1:MENU循环模式键    2:DOWN数值减少键   3:UP数值增加键    4:ENTER确认键    5:ESC为退出键(直接退回主界面)

余氯值为主显示,输出电流、温度、时间为副显示。


三  余氯仪接线图

余氯仪接线图

          后面板接线图

            1脚:高点常开端(NOH)   2脚:高点公共端(COMH)   3脚:高点常闭端(NCH)   4脚:低点常开端(NOL)    5脚:低点公共端(COML)   6脚:低点常闭端(NCL)   7脚:220V火线          8脚:220V零线                 9脚:参比 (Ref)     10脚:温补1 (TEMP1)     11脚:温补2 (TEMP2)     12脚:INPUT     13脚:CL+     14脚:CL-         15脚:CLGND          16脚:4~20mA电流+         17脚:4~20mA电流-

余氯电极接线说明

         余氯电极接线说明

         线号            线色               线说明

         1               无色透明         余氯电极阴极(CL+)绿色

         2               绿色                余氮电极阳极(CL-)

         3               白色                温补1(TEMP1)

         4               黑色                温补2(TEMP2)

         5               红色                屏薇(CLGND)

四  余氯仪器的电极维护

余氯电极简介:本公司研发的余氯电极应用极谱式原理,采用高性能渗透膜,测量准确,性能稳定,维护方便。余氯电极电维护请注意以下几点:

          (1) 电极应定期清洗,拆装及清洗电极时不能弄破渗透膜,不能用滤纸擦电极上的渗透膜,以免损坏渗透膜。

         (2) 必须保持电缆连接头清洁,不能受潮或进水。

         (3) 仪器显示值与实际值相差很大时,可能余氯电极内的电解液干涸,需重新灌注入电解液,一般情况下更换或添加电解液的维护工作每6个月进行一次;渗透膜破裂时需要更换备用膜头。每次更换或添加电解液或更换备用膜头后,电极需重新极化和标定。具体步骤如下:拧开电极下部的黑色部分取下一体化膜头,灌入原配的电解液,在一体化膜头内装入半满电解液再装入余氯电极内芯 ,让多余的电解液排掉,旋紧并保证膜能贴紧电极芯的头部即可。更换好电解液后,应重新进行极化和标定。标定时必须用已知浓度的溶液作为参照标准进行标定。

       (4)电极极化:电极连接到仪器上后,连续通电0.5小时以上,即为极化,电极极化后才能进行标定。

         (5)当现场较长时间断水或仪表较长时间不使用时,应及时取出电极,并清洗干净套上保护帽。电极不能长时间干燥状态下存放。

         (6)如果电极失效需更换电极。

PH电极简介:PH电极属于易耗品,使用一段时间后或测量值与实际值相差较大重新标定后仍然误差较大时需更换(通常在半年至一年即需更换,具体时间要根据使用环境的不同而有所区别)
