SD34F多参数显示控制器产品技术白皮书

水质在线监测仪 / 常规五参及扩展参数

文档版本：V1.0

发布日期：2025年08月

摘要

本白皮书对多参数显示控制器的技术原理、性能参数、结构特性及应用场景进行了系统阐述。该产品是一款集数据采集、显示、处理、控制于一体的水质在线监测仪表，可同时显示4个参数，支持监测常规五参（温度、pH、浊度、溶解氧、电导率）以及氨氮、COD、ORP、盐度、悬浮物、叶绿素等多种水质参数。产品采用AC 220V供电，配备IP65防护等级的面板，适用于地表水、市政污水、工业废水、水产养殖、环境监测等场景中多参数水质综合在线监测与显示控制。

SD34F多参数显示控制器产品技术白皮书

1. 产品概述

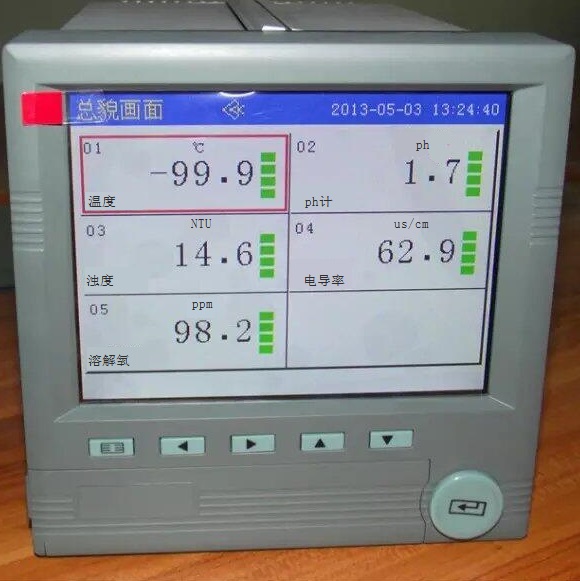

多参数显示控制器是一款集数据采集、显示、处理、控制于一体的智能水质在线监测仪表。产品可同时显示4个参数，支持监测常规五参（温度、pH、浊度、溶解氧、电导率）以及氨氮、COD、ORP、盐度、悬浮物、叶绿素等多种水质参数。

仪表采用AC 220V供电，配备5个功能操作按键，具有高低位状态指示灯，操作直观便捷。前面板防护等级为IP65，适用于室内及户外防护条件下的安装使用。

2. 技术参数

2.1 基本参数

参数项目	技术指标
工作电压	AC 220V ±10%，50/60Hz
仪表尺寸	140 × 140 × 120 mm
开孔尺寸	137 × 137 mm
防护等级	IP65（前面板）
显示方式	多参数同屏显示
同时显示参数	4个
操作方式	5个功能操作按键
状态指示	HIGH、LOW状态指示灯

2.2 支持监测参数

参数类别	可选参数
常规五参	温度、pH、浊度、溶解氧、电导率
扩展参数	氨氮、COD、ORP、盐度、悬浮物、叶绿素等

2.3 电气参数

参数项目	技术指标
电源	AC 220V ±10%，50/60Hz
通讯接口	支持与数字传感器RS485通讯
输出信号	可根据配置提供报警输出等

2.4 环境条件

参数项目	技术指标
工作温度	0℃ ~ 50℃
防护等级	IP65（前面板）

3. 产品特点

1. 多参数同屏显示：可同时显示4个参数，直观掌握水质状况

2. 参数选择灵活：支持常规五参及多种扩展参数，可根据实际需求配置

3. 数字传感器接入：支持RS485数字传感器，信号传输稳定可靠

4. IP65防护等级：前面板防尘防水，适应复杂现场环境

5. 简洁操作界面：5个功能按键，操作直观便捷

6. 状态指示：HIGH、LOW状态指示灯，便于快速判断参数状态

7. 标准开孔尺寸：137×137mm标准开孔，适配通用仪表安装

4. 安装说明

4.1 安装方式

仪表采用盘装（嵌入式）安装方式：

1. 在配电箱或控制柜面板上开137×137mm的方孔

2. 将仪表从面板前方插入安装孔

3. 使用附带的安装支架从后方固定仪表

4.2 安装注意事项

1. 仪表应安装在通风良好、无腐蚀性气体的环境中

2. 避免阳光直射和雨淋

3. 接线前请确认电源电压与仪表额定电压一致

4. 信号线应与电源线分开布线，避免干扰

5. 使用与维护

5.1 使用说明

1. 仪表上电后自动进入测量显示界面

2. 通过5个功能按键进行参数设置、校准等操作

3. HIGH/LOW状态指示灯显示各参数的报警状态

5.2 维护周期

维护项目	建议周期	说明
仪表表面清洁	每月	用软布擦拭仪表面板，保持清洁
接线检查	每6个月	检查接线端子是否松动
传感器校准	每1~3个月	根据各传感器要求分别进行校准
整体功能测试	每12个月	检查显示、报警等功能是否正常

6. 常见故障排除

故障现象	可能原因	解决方案
仪表无显示	电源故障或保险丝熔断	检查电源和保险丝
某参数无数据	对应传感器通讯异常或故障	检查传感器连接和状态
数据显示异常	传感器校准失效或污染	清洁并重新校准传感器
按键无响应	按键故障或系统死机	断电重启仪表
报警异常	报警阈值设置不当	检查并重新设置报警参数
