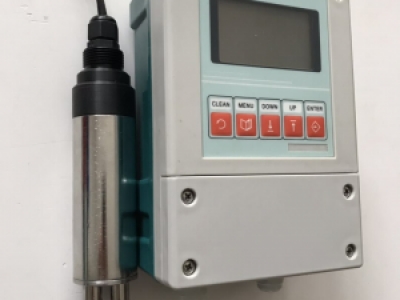

杭州阳健仪表SD34FMLSS悬浮物SS浊度传感器产品技术说明

作者：阳健仪表发布时间：2026-08-26 点击数：

浊度传感器产品技术说明书

散射光法 / 数字式RS485输出

文档版本：V1.0

发布日期：2025年08月

摘要

本说明书对数字式浊度传感器的技术原理、性能参数、结构特性及应用场景进行了系统阐述。该产品采用散射光法测量原理，通过检测水中悬浮颗粒物对入射光的散射光强度来测定水体浊度值。传感器采用RS485通讯接口和标准Modbus/RTU协议，内置Pt1000温度传感器及自动温度补偿，具有IP68防护等级，可长期在水下20米深度工作。产品采用POM外壳材质和3/4"NPT螺纹安装接口，适用于地表水、市政污水、工业废水、自来水、水产养殖等场景中水体浊度的在线监测。

浊度传感器产品技术说明

1. 产品概述

浊度传感器是一款基于散射光法测量原理的智能数字式水质分析传感器，用于准确测定水体的浊度值（NTU）。浊度是反映水体中悬浮颗粒物含量的重要水质指标，传感器通过检测水中悬浮颗粒物对入射光的散射光强度来实现浊度测量。

产品采用RS485通讯接口和标准Modbus/RTU协议，内置Pt1000温度传感器及温度补偿算法，具有测量稳定、数据可靠、易于系统集成等特点。传感器外壳采用POM（聚甲醛）材质，整体结构具有IP68防护等级，可长期在水下20米深度工作。

2. 工作原理

本产品采用散射光法原理进行浊度测量。传感器向水样中发射入射光，当光线通过水样时，水中的悬浮颗粒物会对入射光产生散射作用。传感器检测特定角度上的散射光强度，散射光强度与水样中的浊度值呈正比关系，通过测量散射光强度即可换算出水样的浊度值。

传感器内置Pt1000温度传感器，实现自动温度补偿，消除温度变化对测量结果的影响。

3. 技术参数

3.1 基本参数

参数项目	技术指标
测量方法	散射光法
测量范围	0 ~ 1000.0 NTU
分辨率	0.1 NTU；0.1℃
测量精度	±5% F.S.
响应时间	<30秒
温度补偿	自动温度补偿（Pt1000）

3.2 环境条件

参数项目	技术指标
工作温度	0℃ ~ 50℃
工作压力	<0.3 MPa
防护等级	IP68（水深20米）

3.3 电气参数

参数项目	技术指标
供电电压	12 ~ 24V DC
信号输出	RS-485（Modbus/RTU协议）
通讯接口	RS485
线缆长度	标配10米（可定制）

3.4 物理参数

参数项目	技术指标
外壳材质	POM（聚甲醛）；可定制
安装方式	3/4" NPT螺纹，浸入式安装
校准方式	两点校准

4. 产品特点

1. 散射光法测量：采用光学散射原理，测量稳定可靠

2. 数字信号输出：RS485通讯接口，标准Modbus/RTU协议，抗干扰能力强

3. 自动温度补偿：内置Pt1000温度传感器，实时补偿温度影响

4. IP68高防护等级：可长期在水下20米深度工作

5. POM耐腐蚀外壳：适用于各类水质环境

6. 3/4"NPT标准螺纹：安装方便，可沉入式安装或安装在管道和罐体

7. 两点校准：操作简便，确保测量准确性

8. 宽量程：0~1000.0NTU测量范围，覆盖从低浊度到高浊度水体

5. 安装说明

5.1 安装方式

采用3/4" NPT螺纹浸入式安装，传感器可安装于：

1. 沉入式安装：通过支架将传感器浸入被测水体中

2. 管道安装：通过NPT螺纹安装在管道或流通池上

3. 罐体安装：通过NPT螺纹安装在罐体侧壁或顶部

5.2 安装注意事项

1. 传感器安装时应确保光学窗口完全浸没在水中

2. 避免安装在有强烈气泡或水流冲击的位置，气泡会影响散射光测量

3. 安装时避免阳光直射传感器光学窗口

4. 光学窗口应定期清洁，防止生物附着或污物遮挡

6. 使用与维护

6.1 校准方式

采用两点校准方式，使用标准浊度溶液进行校准。

6.2 维护周期

维护项目	建议周期	说明
光学窗口清洁	根据介质情况定期执行	用软布擦拭光学窗口，清除附着物
仪表校准	每1~3个月	使用标准浊度溶液进行两点校准
接线端子检查	每3个月	检查接线端子是否干燥清洁
密封性检查	每6个月	检查传感器密封是否完好，防止进水
光源检查	每12个月	检查光源强度是否衰减

7. 常见故障排除

故障现象	可能原因	解决方案
测量值偏高	光学窗口有附着物或气泡干扰	清洁光学窗口，检查安装位置
测量值偏低	光源衰减或光学窗口污染	清洁光学窗口，检查光源
读数不稳定	水体中有大量气泡或流动剧烈	调整安装位置，避免气泡干扰
通讯异常	RS485接线错误或参数设置不当	检查接线和通讯参数设置
无数据输出	供电故障或线路断开	检查电源和接线
