在线SD34F-phM测量仪器酸度计接线说明
在线pH计在日常使用过程中，常常会遇到这样那样的问题，比如：ph计接线具体方法，找我们要ph计接线图，ph计接线盒内部的接线，ph计接线控制线怎么接，ph计接线盒需要做密封，ph计接线颜色怎么分，在这里介绍一下ph计仪器仪表接线图：
仪表可以提供两种远传信号，4-20ma的模拟信号和RS485数字信号。出厂默认是一路4-20ma的模拟信号，第二路4-20mA信号和RS485接口需要选配。
4-20ma变送对应值可任意设置，在主菜单 6、变送设置 中可以设置变送对应值。
RS485采用MODBUS RTU通讯协议，半双工主从应答方式进行通讯。使用前请设置好通讯地址，确认相关的通讯参数。

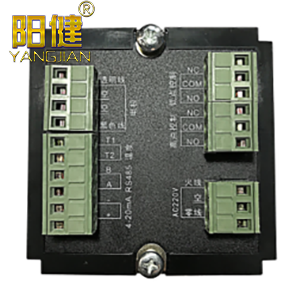

接线说明
| 1 | 测量电极（透明线） | 11 | 低点控制常闭端 |
| 2 | 空 | 12 | 低点控制公共端 |
| 3 | 空 | 13 | 低点控制常开端 |
| 4 | 参比电极（黑色线） | 14 | 高点控制常闭端 |
| 5 | 温补 | 15 | 高点控制公共端 |
| 6 | 温补 | 16 | 高点控制常开端 |
| 7 | B | ||
| 8 | A | 17 | 电源AC220V(L) |
| 9 | 4-20MA- | 18 | 空 |
| 10 | 4-20MA+ | 19 | 电源AC220V(N) |
这里介绍了阳健SD34F-PHM在线pH计的接线方法，其他ph计校准用缓冲液，ph计校准定位和斜率，ph计校准是先用6.86，ph计校准斜率是怎么计算的，ph计校准记录表，ph计校准斜率最佳范围，ph计校准斜率，ph计校准液配制问题请查看相关文章。
