超声波泥水界面仪产品技术说明书
文档版本：V1.0
发布日期：2025年08月
摘要
本说明书对超声波泥水界面仪的技术原理、性能参数、结构特性及应用场景进行了系统阐述。该产品基于超声波回波检测原理，通过传感器发射超声波遇到泥层产生反射，测量发射波与反射波之间的时间差，计算传感器到污泥界面的距离，从而得出污泥层厚度。产品采用接触式投入式安装，将传感器浸入水中即可工作，具有连续在线监测、维护量小、中文菜单操作简便等特点，广泛应用于给水厂沉淀池、污水处理厂初沉池/二沉池/浓缩池、洗矿场沉淀池、电力灰浆沉淀池等场景。
1. 产品概述
超声波泥水界面仪（又称超声波泥位计）是专为污水处理工艺中污泥界面的连续在线监测而设计的一款专业仪表。变送器利用可靠的超声波回波检测原理，实现了污泥厚度的实时检测，为相关工艺的过程控制提供可靠数据，从而优化排泥、加药等工艺控制流程。
产品采用接触式测量方式，将传感器浸入水中3~10cm即可工作。利用超声波发射与水中固体悬浮物回波分析，精准测量出水下污泥层的高度和水位的高度，有效掌握污泥沉淀特性。探头采用物理全密封防护设计，内置温度补偿装置。
2. 工作原理
传感器发出超声波，声波遇到泥层会产生反射。仪表测出发射波和反射波之间的时间差，计算出传感器到泥层的距离H。传感器到池子底面的距离L由用户设置。泥层厚度D通过以下公式计算：
D = L - H
其中：
· D：泥层厚度
· L：传感器到池子底面的距离（用户设置）
· H：传感器到泥层的距离（超声波测量）
3. 技术参数
3.1 基本参数
参数项目 | 技术指标 |
测量范围 | 0.5 ~ 10m（可拓展至20m、30m） |
测量精度 | ±1.0% FS |
分辨率 | 1mm |
盲区 | 0.3m ~ 0.9m（视量程而定） |
响应时间 | 实时连续测量 |
标定 | 出厂标定，可现场校验 |
3.2 环境条件
参数项目 | 技术指标 |
工作温度（变送器） | -20℃ ~ +55℃ |
工作温度（传感器） | 0℃ ~ +60℃ |
环境湿度 | 相对湿度≤85% |
过程压力 | ≤0.6MPa |
防护等级（变送器） | IP65 |
防护等级（传感器） | IP68 |
3.3 电气参数
参数项目 | 技术指标 |
供电电源 | AC 220V ±10%，50Hz（可选DC 24V） |
功率 | ≤15W |
模拟输出 | 4~20mA（四线制），最大负载750Ω |
通讯接口 | RS485，Modbus协议（可选） |
开关输出 | 2组可编程继电器，AC 230V / 5A |
显示方式 | LCD液晶显示 |
3.4 安装方式
安装方式 | 说明 |
支架投入式安装 | 传感器通过支架固定，投入水中，浸入深度3~10cm |
连接方式 | G1管螺纹 |
4. 产品特点
1. 连续在线监测：实时监测污泥界面位置，无需人工取样
2. 超声波高频技术：性能稳定可靠
3. 维护量小：连续测量，日常维护工作量较少
4. 中文菜单：LCD液晶显示，图形界面，易于操作
5. 多种输出方式：4~20mA模拟输出、继电器输出、RS485数字通讯
6. 自动调节发射功率：根据泥层状况自动调节超声波发射功率
7. 抗干扰设计：采用数学模型运算，抗干扰能力较强
8. 温度补偿：传感器内置温度补偿，修正温度对声速的影响
9. 掉电保护：系统自带看门狗功能，掉电保护大于10年
5. 产品结构与材质
5.1 结构组成

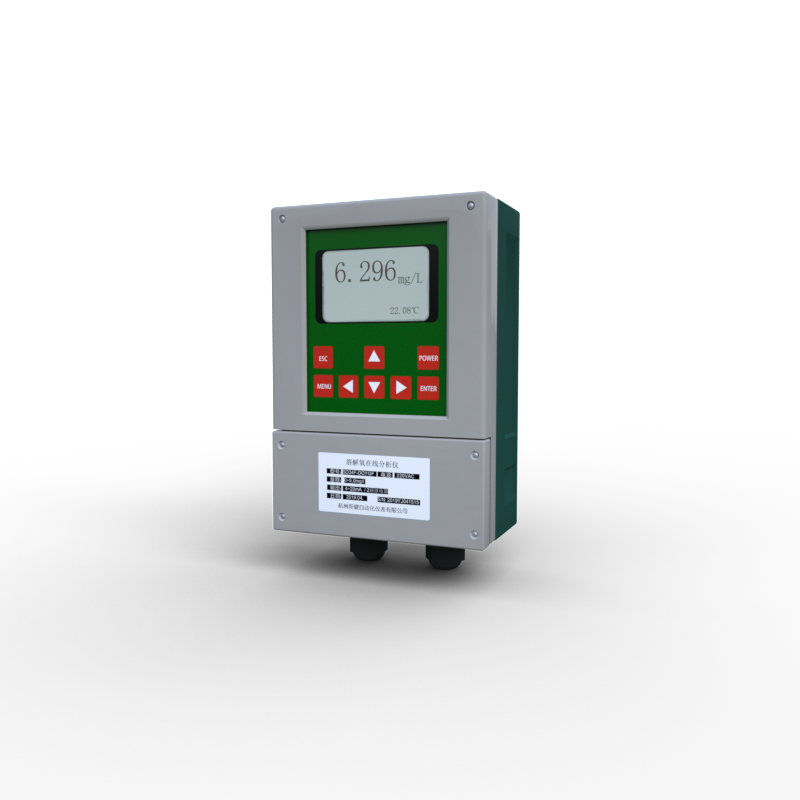

1. 变送器（主机）
1.1 LCD液晶显示
1.2 操作按键
1.3 接线端子
1.4 材质：ABS
2. 超声波传感器（探头）
2.1 超声波换能器
2.2 温度传感器（内置）
2.3 材质：316不锈钢（标配）/ PVC
2.4 连接方式：G1管螺纹
3. 连接线缆
3.1 屏蔽线缆
3.2 标配10m（可延长）
6. 安装说明
6.1 安装要求
1. 传感器采用支架投入式安装，固定于沉淀池或浓缩池中
2. 传感器浸入水中深度3~10cm
3. 传感器安装位置应避开进水口、出水口等水流剧烈区域
4. 确保传感器发射面朝向池底，与泥层界面垂直
5. 传感器到池底的距离L需准确测量并输入仪表
6.2 变送器安装
1. 变送器壁挂安装于控制柜或墙面上
2. 安装位置应便于观察和操作
3. 避免阳光直射和雨淋
7. 使用与维护
7.1 使用前设置
1. 正确连接传感器与变送器之间的线缆
2. 设置传感器到池底的距离L
3. 设置报警阈值（高/低泥位报警）
4. 设置4~20mA输出对应量程
7.2 维护周期
维护项目 | 建议周期 | 说明 |
传感器表面清洁 | 根据介质情况定期执行 | 清除探头表面附着污泥，确保信号正常 |
安装支架检查 | 每3个月 | 检查支架是否牢固，传感器位置是否偏移 |
仪表校准 | 每6~12个月 | 与人工取样比对，检查测量准确性 |
线缆检查 | 每12个月 | 检查电缆是否老化、接头是否良好 |
继电器功能测试 | 每12个月 | 测试报警继电器是否正常动作 |
8. 常见故障排除
故障现象 | 可能原因 | 解决方案 |
无信号/无显示 | 电源故障或接线松动 | 检查电源和接线 |
泥位数据异常 | 传感器表面附着物过多 | 清洁传感器表面 |
测量值波动大 | 泥层界面不稳定或水流干扰 | 调整传感器安装位置 |
无回波信号 | 泥层浓度过低或传感器盲区问题 | 确认安装高度是否合适 |
通讯异常 | RS485接线错误或参数设置不当 | 检查接线和通讯参数设置 |
9. 应用范围
超声波泥水界面仪广泛适用于以下行业和场景：
1. 市政污水处理
1.1 初沉池污泥界面监测
1.2 二沉池污泥界面监测
1.3 污泥浓缩池泥位监测
2. 给水处理
2.1 自来水厂沉淀池泥位监测
3. 电力行业
3.1 灰浆沉淀池泥位监测
4. 矿山行业
4.1 洗矿场沉淀池泥位监测
4.2 尾矿浓缩池泥位监测
5. 工业废水处理
5.1 化工废水沉淀池泥位监测
5.2 印染废水沉淀池泥位监测
5.3 造纸废水沉淀池泥位监测
6. 环保工程
6.1 污泥处理工艺过程控制
6.2 排泥自动化控制
10. 注意事项
1. 传感器安装时应确保浸入水中，不可在空气中工作
2. 传感器表面应定期清洁，避免污泥附着过厚影响信号
3. 在强腐蚀性介质中应用时，应选用防腐型传感器材质
4. 传感器到池底的距离L需准确设置，否则影响泥位测量精度
5. 仪表虽带有防雷器件，在多雷地区建议加装防雷装置
6. 长期不使用时，应将传感器清洗干净并妥善存放
7. 产品规格可能因技术升级调整，以实际供货产品为准
文档信息
文档名称：超声波泥水界面仪产品技术说明书
文档版本：V1.0
发布日期：2025年08月
编制单位：杭州阳健自动化仪表有限公司
