三种浮球开关液位传感器的原理应用
三种浮球开关液位传感器的原理应用
浮球中的永磁体和感应器(磁簧开关)的作用,使串联入控制电路的元器件(如定值电阻)的比例产生变化,继而使仪器仪表电控系统的电力学量发生改变。也就是使磁性浮球部位的变动产生电力学量的变动。运用检测电力学量的变动来体现罐体内溶液面的具体情况。浮球液位计构造具体依据水的浮力和静电磁场基本原理定制生产加工的。有着永磁体的浮球(通称浮球)在被测物质中的部位受水的浮力的作用直接影响:溶液面的变动致使磁性浮球部位的变动。

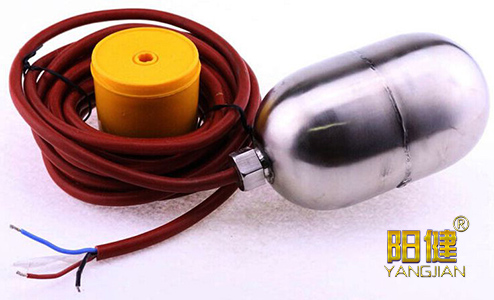

浮球开关
浮球开关是溶液面传感器中更具成本效益但也是通过多方面检验的工艺的一种。浮球开关包括浮球内的磁铁和包括在安全壳体内的磁簧开关。浮球伴随着溶液面的变动而运动,而且将使簧片开关开启或关掉,这取决它是在大气或是溶液面中。虽说定制简易,但该工艺以有着吸引力的价位带来长期性可信性。依据使用者选用的安装使用形式,取决开关所处的罐或罐体的定制和构造。一般 ,经销商将带来多方面安装使用选择,最普遍的是水平/侧边安装使用和竖直安装使用。特点:无驱动力,可以直接提示,相比价格便宜,各种各样工作输出。不足之处:在浮球触及以前需要有着入侵性,运动零部件,大规格,大量的溶液面。运用:应用水,油,液压油和化学药品的罐级运用。
浮筒式液位变送器
浮筒式液位变送器是将磁性浮球改为浮筒,液位控制器是依据阿基米德水的浮力基本原理定制的。浮筒式液位变送器是运用细微的金属膜应对传感器技术来检测溶液面的溶液面、界位或相对密度的,它在运行时可以运用当场按钮来实现常用的设置使用。
浮球式液位变送器
浮球式液位变送器由磁性浮球、检测导管、数据信号控制模块、电子器件控制模块、接线端子及安装使用件构成,通常磁性浮球的比重大于0.5,可漂于溶液面上面并沿检测导管上上下下运动,导管内配有检测元器件,它可以在外面磁的作用下将被测溶液面数据信号转变成正比于溶液面变动的阻值数据信号,并将电子器件控制模块转变成4~20mA或其他的标准规定数据信号工作输出。液位控制器为控制模块控制电路,有着耐酸性、防水防潮、抗震、耐腐蚀等特点,控制电路内部结构具有恒流电源反馈电路和内保障控制电路,可使工作输出较大电流量不超过28mA,因此可以稳定地保障电源并使二次仪器仪表不被受损。
